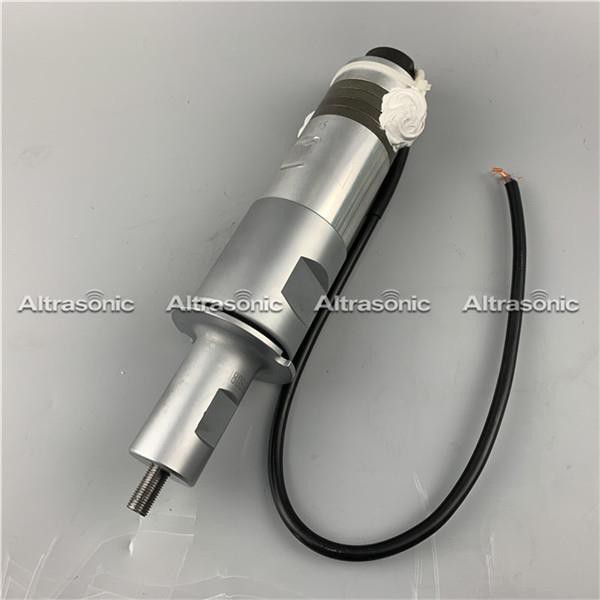

20Khz 고성능 초음파 진동기

20Khz 고성능 초음파 진동기

소개:

초음파 진동기는 초음파 변환기와 혼 사이의 연결이며 초음파 용접 장비의 핵심 구성 요소 중 하나입니다.

기술 사양:

모델 5020-4Z

주파수 20 Khz

Altrasonic은 응용 분야에 맞게 초음파 진동기를 사용자 정의 할 수 있습니다.

초음파 진동기 특징 :

1. 초음파 진동기 변형기 제품 외관은 청초하고, 녹 없음, 명백한 함몰 및 찰상 없음입니다

2. 변환기는 큰 진폭과 우수한 성능을 가지고 있습니다.

3. 고성능

높은 기계적 Q 값, 높은 변환 효율 및 우수한 품질

4. 변환기 내열성

압전 세라믹 재료는 내열성이 우수하고 작동 온도 범위를 확장 할 수 있으며 높은 Q 값, 작은 공명 임피던스 및 낮은 발열을 가지고 있습니다.

초음파 진동기의 품질 확인 :

임피던스 분석기는 압전 세라믹 시트, 압전 트랜스 듀서 및 전체 진동 시스템 (트랜스 듀서 + 혼, 몰드)과 같은 다양한 장치의 성능을 평가하는 데 사용할 수 있습니다. 초음파 장치는 임피던스 분석기로 분석하여 초음파 진동기를 구별 할 수 있습니다. 가장 중요한 매개 변수는 다음과 같습니다.

1. Fs : 기계적 공진 주파수, 즉 진동 시스템의 작동 주파수는 설계에서 가능한 한 예상 값에 가까워 야하며 전원 공급 장치 작동 지점과 일치해야합니다. 초음파 진동기의 공진 주파수 일관성이 높을수록 좋습니다.

2. R1 : 동적 저항, 압전 초음파 진동기의 직렬 분기 저항은 동일한 지원 조건에서 가능한 한 작습니다. 초음파 진동기 청소의 경우 일반적으로 5Ω에서 20Ω 사이입니다. 너무 크면 초음파 진동기 또는 진동 시스템에 회로 불일치 또는 낮은 변환 효율, 초음파 진동기의 짧은 수명 등의 문제가 발생할 수 있습니다.

3. Qm : 전도도 곡선 방법에 의해 결정되는 기계적 품질 계수, Qm=Fs / (F2-F1). 초음파 세척 초음파 진동기의 경우 Qm 값이 높을수록 좋습니다. 일반적으로 초음파 진동기의 Qm을 청소해야합니다. 500에서 1000 사이, 너무 낮 으면 초음파 진동기가 비효율적입니다. 너무 높으면 전원 공급 장치를 맞출 수 없습니다.

4. Fp : 반공 진 주파수, 압전 초음파 진동기의 병렬 분기의 공진 주파수. 이 주파수에서 압전 초음파 진동기의 임피던스 Zmax가 가장 큽니다. 반공 진 임피던스 Zmax가 낮 으면 초음파 진동기에 문제가있는 것입니다.

노트 :

초음파 진동기가 젖어 정상적인 작업에 영향을 미치지 않도록 초음파 진동기는 건조한 장소에 두어야합니다. 초음파 진동기는 일반적으로 티타늄 합금으로 만들어집니다.
