초음파 철사 마구 용접의 작동 원리

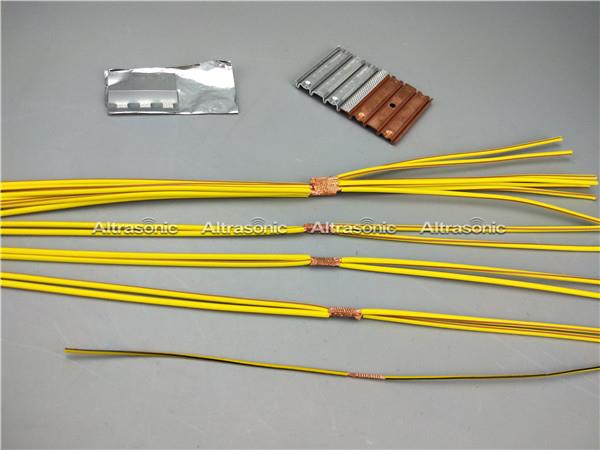

무엇이든 진동하면 소리가 나고 진동으로 소리가납니다. 사람의 귀는 최대 18,000 (18K) Hz 범위의 사운드 만 감지 할 수 있습니다. 고주파수는 초음파라고 부릅니다. 초음파는 비철 금속의 용접을 용이하게하는 고주파 진동을 생성합니다. 초음파 와이어 하네스 용접기는 초음파 금속 용접기의 파생 장비입니다. 주로 자동차 하네스 및 오토바이 하네스의 구리 와이어 및 알루미늄 와이어 용접에 사용됩니다. 그래서 종종 자동차 하네스 용접기라고합니다.
초음파 와이어 하네스 용접기의 특성
플럭스 및 외부 가열 필요 없음, 열로 인한 변형 없음, 잔류 응력 없음, 용접 부품 표면의 높은 요구 사항 없음. 유사한 금속뿐만 아니라 이종 금속도 함께 용접 할 수 있습니다. 얇은 슬라이스 또는 필라멘트는 두꺼운 플레이트에 용접 될 수있다. 우수한 도체의 초음파 용접은 전류 용접보다 에너지가 훨씬 적으며 종종 트랜지스터 또는 집적 회로의 리드를 용접하는 데 사용됩니다. 약물 및 폭발성 물질의 용접 용접에 사용하면 일반적인 용접에서 용해 된 물체로 인한 약물의 오염을 피할 수 있으며 열로 인해 폭발하지 않습니다. 금속 와이어를 용접하기 위해 초음파를 사용합니다. 파워 박스, 트랜스 듀서, 공압 메인 엔진 및 툴 헤드로 구성됩니다.
또한 허브, 도체 측정 장치 및 마이크로 프로세서와 같은 제어 구성 요소가 포함됩니다. 파워 박스는 일반적인 외부 전압 (~ 220V, ~ 380V, 50 또는 60Hz)을 20000Hz (20KHz) 및 0V의 전압으로 변환 한 다음 파워 박스에 의해 조정 및 제어 된 후 트랜스 듀서로 출력 할 수 있습니다. 트랜스 듀서는 전기 에너지를 기계 에너지로 변환 할 수있는 효율적인 전기 요소입니다. 일반 모터에 비해
변환기 사이에는 두 가지 주요 차이점이 있습니다. 첫째, 전기 에너지를 회전이 아닌 선형 진동으로 변환합니다. 둘째, 전기의 95 %를 변환 할 수있어 매우 효율적입니다. 트랜스 듀서에 의해 변환 된 후, 기계적 에너지가 용접 헤드에 적용됩니다. 티타늄 합금으로 만들어진 초음파 용접 헤드는 특정 형태로 가공하는 음향 원리에 따라 에너지의 큰 전달을 보장합니다.
